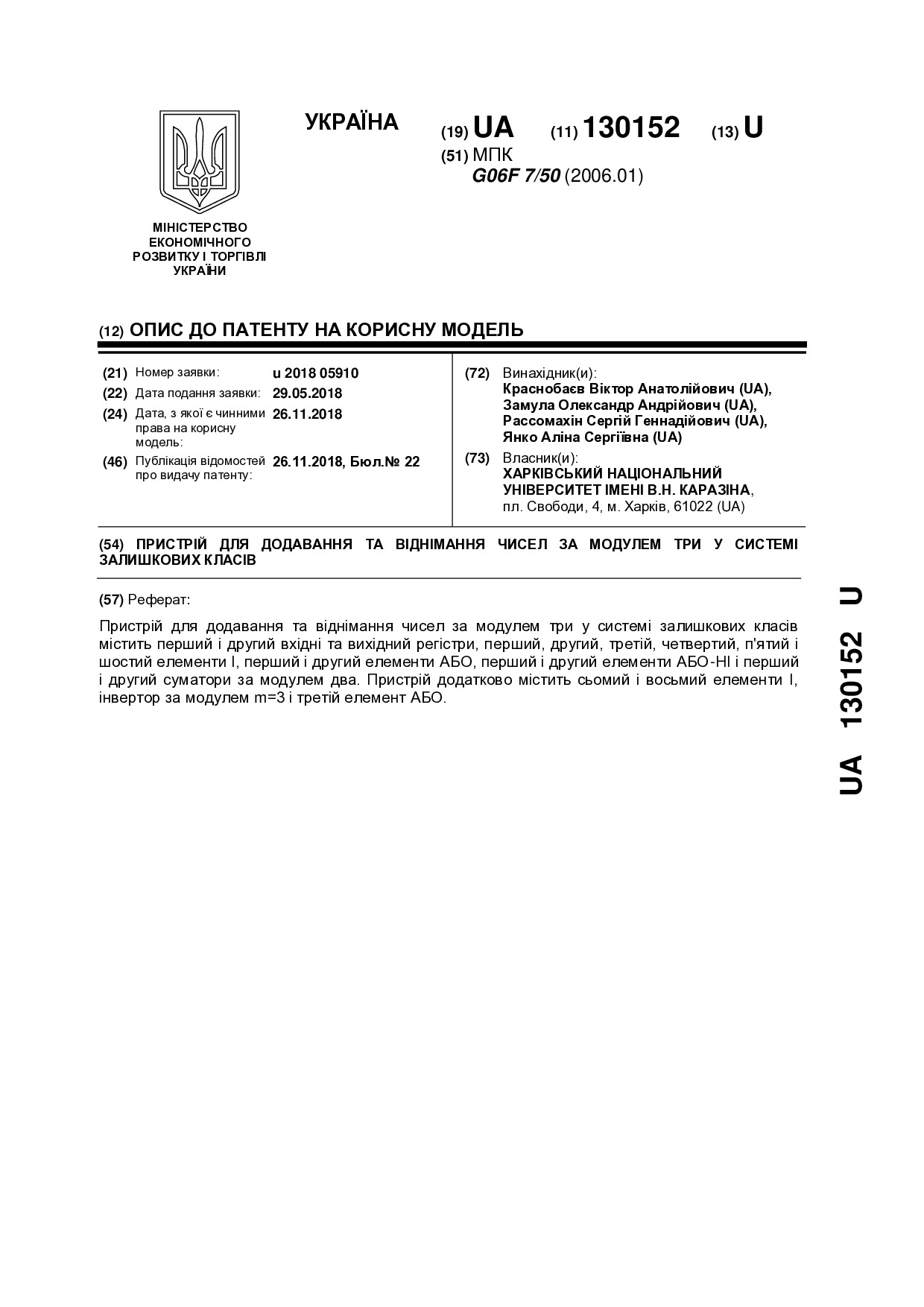

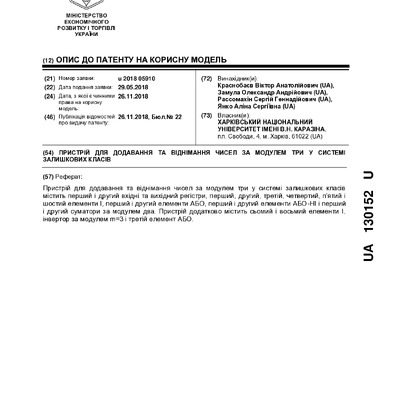

Пристрій для додавання та віднімання чисел за модулем три у системі залишкових класів, що містить перший і другий вхідні та вихідний регістри, перший, другий, третій, четвертий, п'ятий і шостий елементи І, перший і другий елементи АБО, перший і другий елементи АБО-НІ і перший і другий суматори за модулем два, при цьому перший вхід пристрою підключено до входу першого вхідного регістра, вихід молодшого а1 розряду першого вхідного регістра підключено до перших входів перших елементів І і АБО-НІ та до першого входу першого суматора за модулем два, вихід молодшого b1 розряду другого вхідного регістра підключено до других входів перших елементів І і АБО-НІ та до другого входу першого суматора за модулем два, вихід старшого а2 розряду першого вхідного регістра підключено до перших входів других елементів І і АБО-НІ та до першого входу другого суматора за модулем два, вихід старшого b2 розряду другого вхідного регістра підключено до других входів других елементів І і АБО-НІ та до другого входу другого суматора за модулем два, вихід першого елемента І підключено до першого входу третього елемента І, вихід першого елемента АБО-НІ підключено до перших входів четвертого та п'ятого елементів І, вихід першого суматора за модулем два підключено до першого входу шостого елемента І, а вихід другого елемента І підключено до другого входу четвертого елемента І, вихід другого елемента АБО-НІ підключено до других входів третього та шостого елементів І, вихід другого суматора за модулем два підключено до другого входу п'ятого елемента І, виходи четвертого та шостого елементів І через перший елемент АБО підключено до входу молодшого c1 розряду вихідного регістра, а виходи третього та п'ятого елементів І через другий елемент АБО підключено до старшого с2 розряду вихідного регістра, вихід якого є виходом пристрою, який відрізняється тим, що пристрій додатково містить сьомий і восьмий елементи І, інвертор за модулем m=3 і третій елемент АБО, при цьому другий вхід пристрою підключено до перших входів сьомого та восьмого елементів І, до других входів яких підключено шини ознак операцій відповідно додавання і віднімання, вихід восьмого елемента І підключено до першого входу інвертора за модулем m=3, до другого входу якого підключена шина подачі значення m=3, а виходи сьомого елемента І і інвертора за модулем m=3 через третій елемент АБО підключені до входу другого вхідного регістра пристрою.
