Reverse Engineering of complex shaped parts

ID елемента: 1765
1 Медіафайлів
2017/06/02
Сороковий
Сороковий
Властивості
Тип
Українська
Наукові статті
Назва
Англійська
Reverse Engineering of complex shaped parts
Українська
Реверсивне моделювання складних за формою деталей
Автор
Українська
Сороковий, О.І.
Українська
Шокало, А.В.
Опис
Англійська

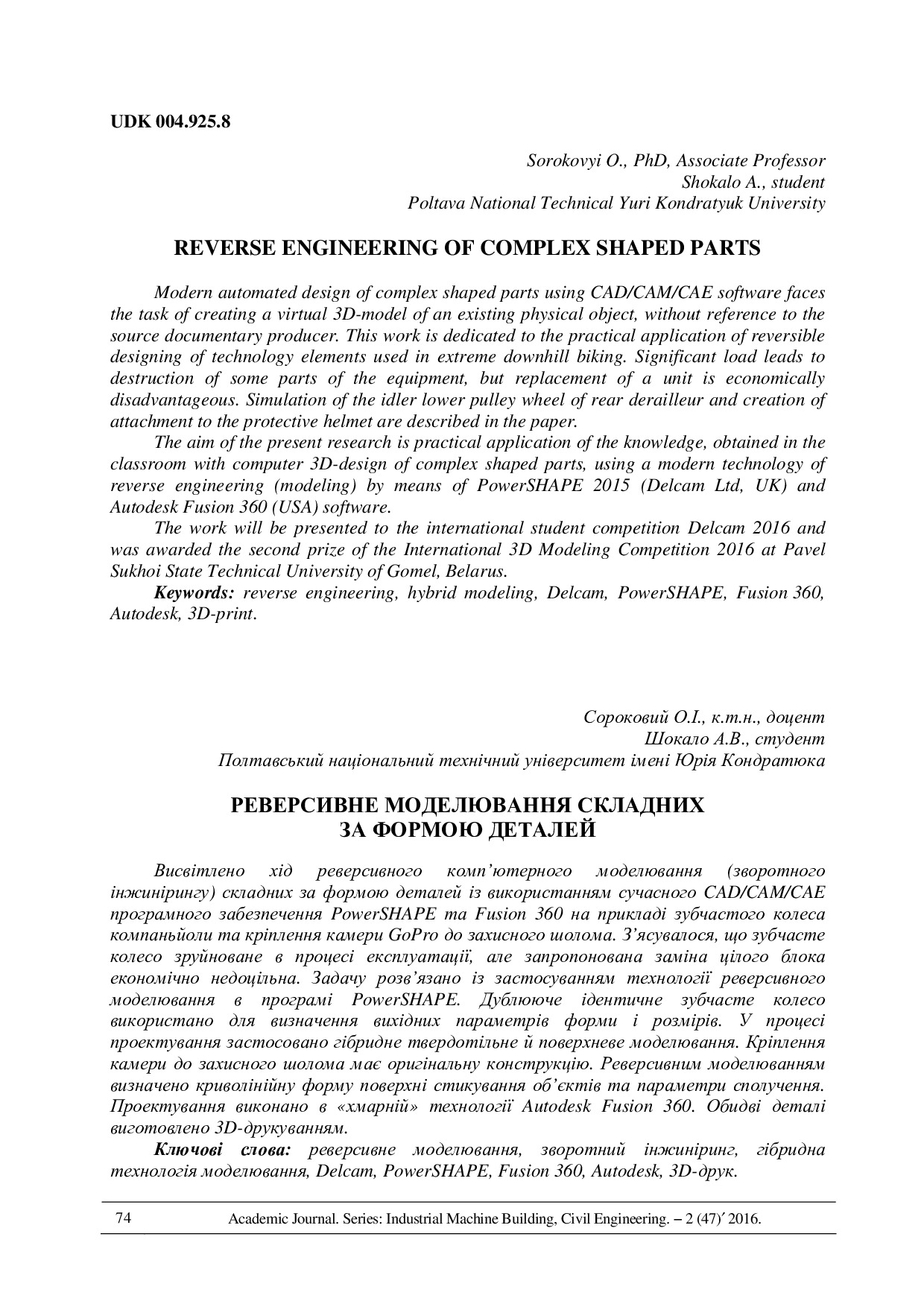

Modern automated design of complex shaped parts using CAD/CAM/CAE software faces the task of creating a virtual 3D-model of an existing physical object, without reference to the source documentary producer. This work is dedicated to the practical application of reversible designing of technology elements used in extreme downhill biking. Significant load leads to destruction of some parts of the equipment, but replacement of a unit is economically disadvantageous. Simulation of the idler lower pulley wheel of rear derailleur and creation of attachment to the protective helmet are described in the paper. The aim of the present research is practical application of the knowledge, obtained in the classroom with computer 3D-design of complex shaped parts, using a modern technology of reverse engineering (modeling) by means of PowerSHAPE 2015 (Delcam Ltd, UK) and Autodesk Fusion 360 (USA) software.
Українська
Висвітлено хід реверсивного комп’ютерного моделювання (зворотного інжинірингу) складних за формою деталей із використанням сучасного CAD/CAM/CAE програмного забезпечення PowerSHAPE та Fusion 360 на прикладі зубчастого колеса компаньйоли та кріплення камери GoPro до захисного шолома. З’ясувалося, що зубчасте колесо зруйноване в процесі експлуатації, але запропонована заміна цілого блока економічно недоцільна. Задачу розв’язано із застосуванням технології реверсивного моделювання в програмі PowerSHAPE. Дублююче ідентичне зубчасте колесо використано для визначення вихідних параметрів форми і розмірів. У процесі проектування застосовано гібридне твердотільне й поверхневе моделювання. Кріплення камери до захисного шолома має оригінальну конструкцію. Реверсивним моделюванням визначено криволінійну форму поверхні стикування об’єктів та параметри сполучення. Проектування виконано в «хмарній» технології Autodesk Fusion 360. Обидві деталі виготовлено 3D-друкуванням.
Мова
English (United States)
Дата випуску
2016
Ключові слова
Українська
гібридна технологія моделювання
Англійська
reverse engineering
Англійська
hybrid modeling
Українська
реверсивне моделювання
Українська
зворотний інжиніринг
Видавництво
Українська
Полтавський національний технічний університет
Бібліографічний опис
Українська
Sorokovyi O. Reverse Engineering of complex shaped parts / O. Sorokovyi, A. Shokalo // Збірник наукових праць. Серія: Галузеве машинобудування, будівництво. – Полтава : ПолтНТУ, 2016. – Вип. 2(47). – С. 74-80.
УДК
004.925.8
