Вібраційна помпа подвійної дії : пат. на винахід

Коробко, Богдан Олегович

Помпа складається з комбінованого поршня 1, який розташований в корпусі 2. Корпус 2 виконаний з немагнітного матеріалу і є осердям електричної котушки 3, на якої намотаний електричний дріт. Електрична котушка 3 здатна утворювати електромагнітну індукцію при її живленні електричним струмом. Електромагнітну індукції підсилює металеве ярмо 4, яке спрямовує електромагнітну індукцію безпосередньо на комбінований поршень, якій також виконаний з магнітного матеріалу. При живленні котушки змінним струмом електромагнітний індуктивний потік діє на поршень, і примушує його здійснювати механічні вібраційні коливання. При чому, в знеструмленому стані поршень утримується пружинами 5 і 6 і знаходиться в крайньому правому положенні, як вказано на малюнку фіг. 1.

uk

2020

перекачування

Український інститут інтелектуальної власності

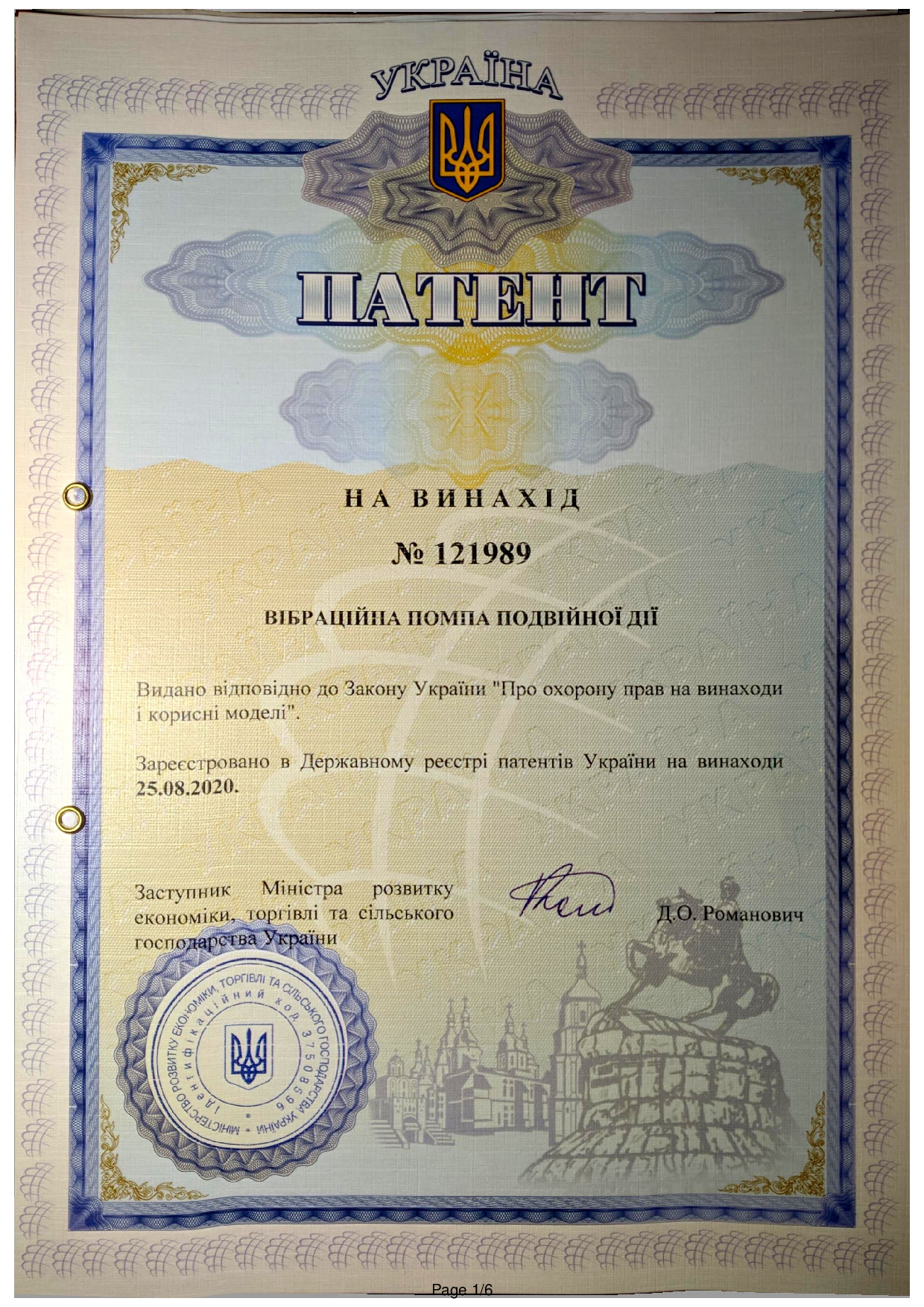

Пат. 121989 Україна. МПК F04B 17/04 (2006.01), F04B 53/12, A47J 31/46 (2006.01). Вібраційна помпа подвійної дії / Коробко Б.О., Ківшик А.В., Васильєв Є.А., Попов С.В., Васильєв А.В.; власник Полтав. нац. техн. ун-т імені Юрія Кондратюка. – № a 2018 00375; заявл. 15.01.2018, Бюл. № 13; опубл. 25.08.2020, Бюл. № 16. – 4 с.
