Thesis

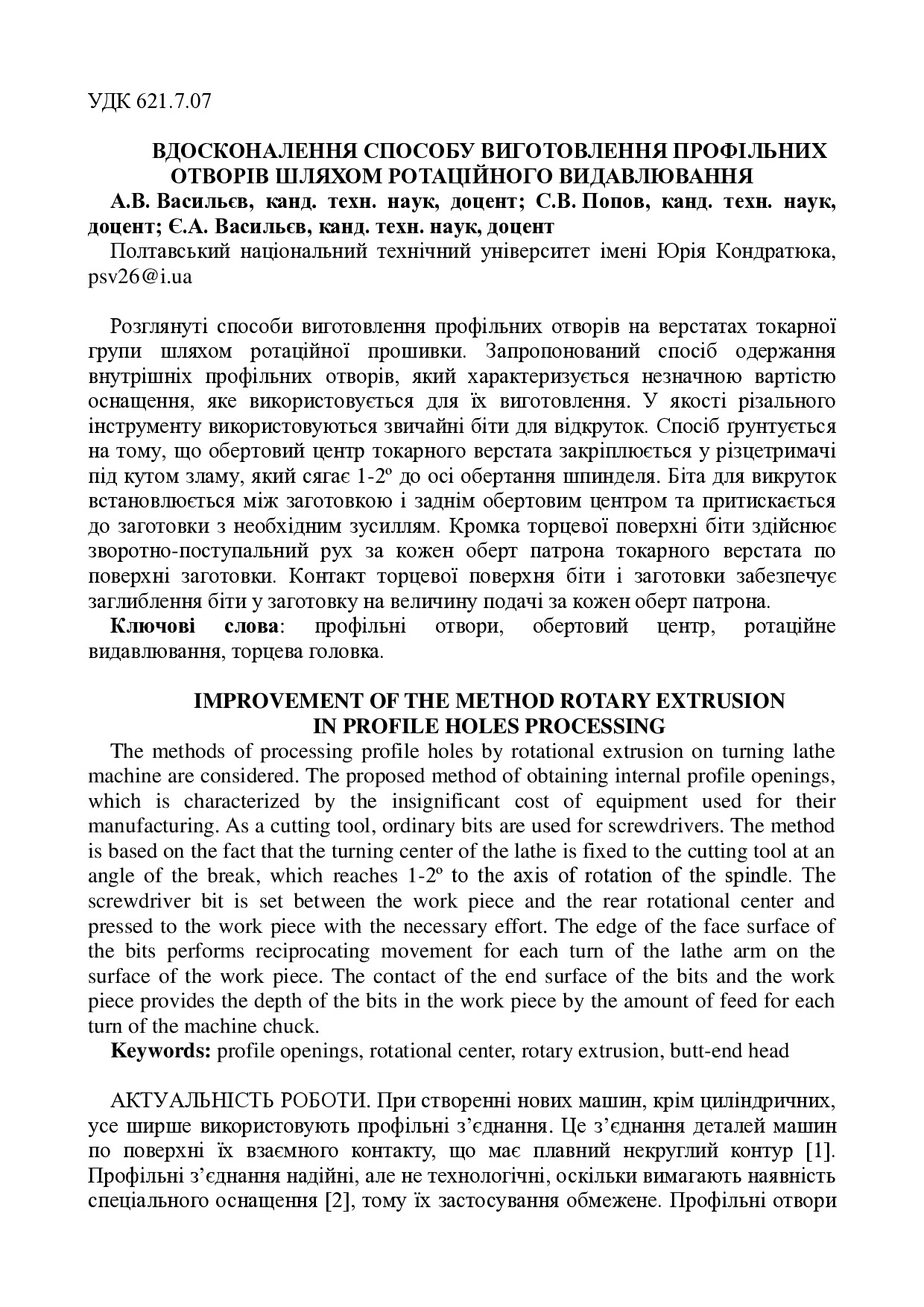

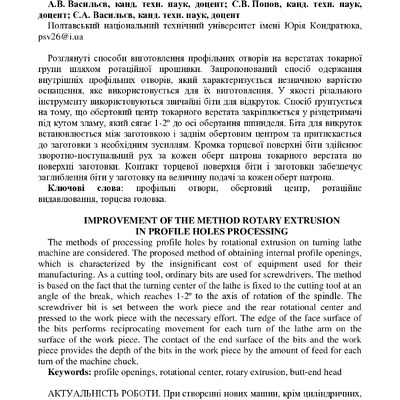

Вдосконалення способу виготовлення профільних отворів шляхом ротаційного видавлювання

Васильєв, А.В.

Розглянуті способи виготовлення профільних отворів на верстатах токарної групи шляхом ротаційної прошивки. Запропонований спосіб одержання внутрішніх профільних отворів, який характеризується незначною вартістю оснащення, яке використовується для їх виготовлення. У якості різального інструменту використовуються звичайні біти для відкруток. Спосіб ґрунтується на тому, що обертовий центр токарного верстата закріплюється у різцетримачі під кутом зламу, який сягає 1-2º до осі обертання шпинделя. Біта для викруток встановлюється між заготовкою і заднім обертовим центром та притискається до заготовки з необхідним зусиллям. Кромка торцевої поверхні біти здійснює зворотно-поступальний рух за кожен оберт патрона токарного верстата по поверхні заготовки. Контакт торцевої поверхня біти і заготовки забезпечує заглиблення біти у заготовку на величину подачі за кожен оберт патрона.

uk

2018

торцева головка

Кременчук: КНУ

Васильєв А.В. Вдосконалення способу виготовлення профільних отворів шляхом ротаційного видавлювання / А.В. Васильєв, С.В. Попов, Є.А. Васильєв // Сучасні тенденції розвитку машинобудування та транспорту : матеріали VI Міжнар. наук.-техн. конф. (Кременчук, 14 – 16 листоп. 2018 р.). – Кременчук : КНУ, 2018. – С. 29–32.

621.7.07
